Dlaczego butla gazowa nie wybucha jak bomba – i co naprawdę trzyma gaz w środku

Kino akcji ale też i gry komputerowe mocno skrzywiło nasze postrzeganie fizyki i chemii w codziennym życiu. Srebrny ekran przyzwyczaił nas do widowiskowych scen, w których każda butla gazowa, najczęściej koloru czerwonego to po prostu uśpiony granat. Wystarczy jeden celny strzał z pistoletu albo niewielki pożar w tle, by wywołać potężny, pomarańczowy wybuch.

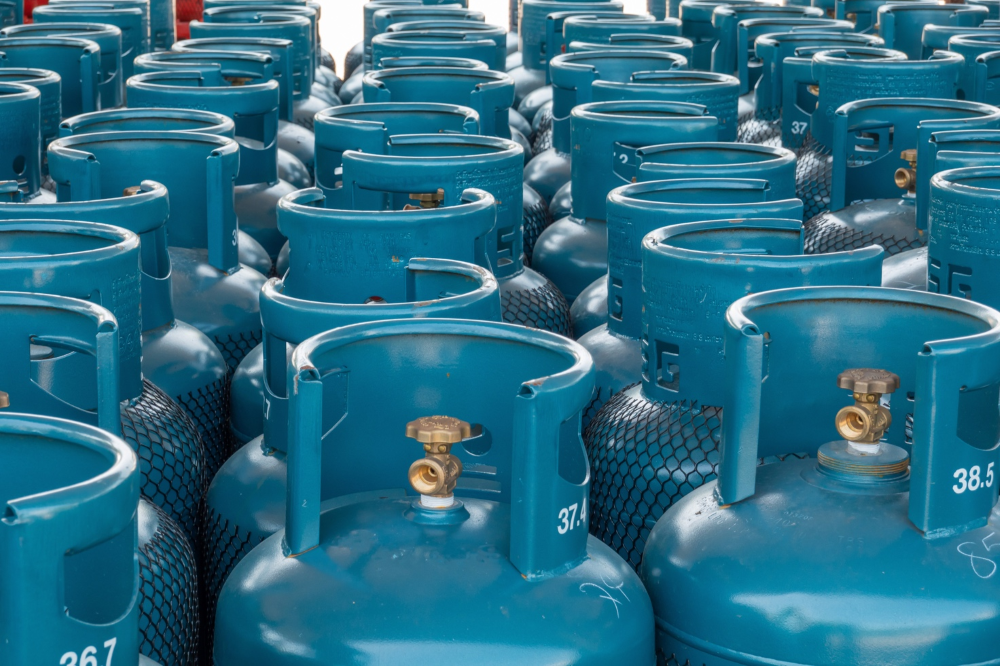

Tymczasem rzeczywistość jest zdecydowanie mniej kinematograficzna, za to znacznie bardziej fascynująca od strony inżynieryjnej. Zwykła, niepozorna butla stojąca w warsztacie to w praktyce jedno z lepiej przemyślanych urządzeń ciśnieniowych, z jakimi mamy na co dzień do czynienia.

Układy te projektowane są ze sporym marginesem błędu, uwzględniającym najbardziej skrajne scenariusze użytkowania. Żeby jednak w pełni zrozumieć, dlaczego ten system jest tak stabilny, trzeba zajrzeć do kilku różnych działów fizyki jednocześnie.

Termodynamika w służbie bezpieczeństwa

Zacznijmy od absolutnych podstaw, które część z nas być może kojarzy jeszcze z czasów szkolnych lekcji chemii. Gazy uwięzione w zamkniętej przestrzeni zachowują się zgodnie z prawem gazu doskonałego, wyrażanym słynnym wzorem PV = nRT. Mówiąc najprościej: im wyższa staje się temperatura otoczenia, tym mocniej rośnie ciśnienie przy zachowaniu tej samej objętości zbiornika.

W popularnych butlach z mieszanką propan-butan sprawa komplikuje się jednak o jeden bardzo ciekawy krok. W normalnych warunkach fizycznych propan i butan pozostają tam w stanie skroplonym. Oznacza to, że pojemnik nie zawiera wcale sprężonego gazu, ale ciecz, z której faza gazowa odparowuje na bieżąco w miarę jej zużywania.

Ciśnienie wewnątrz odpowiada więc parametrom pary nasyconej dla danej temperatury otoczenia. Przy komfortowych 20 stopniach Celsjusza ciśnienie w butli z propanem wynosi optymalne 8-9 barów. Jeśli jednak temperatura skoczy do 50 stopni, ciśnienie potrafi błyskawicznie dobić do poziomu 17 barów.

To właśnie tutaj kryje się fizyczny powód absolutnego zakazu pozostawiania takich pojemników w nasłonecznionym samochodzie. Nie chodzi wcale o to, że metalowa powłoka natychmiast rozerwie się na strzępy w kuli ognia. Chodzi o to, że zawory, gwinty i gumowe uszczelnienia posiadają swoje fabryczne limity, a ich długotrwałe przeciążanie drastycznie skraca żywotność i szczelność całego układu.

Zupełnie inaczej zachowują się zbiorniki z gazami typowo technicznymi, takimi jak tlen, argon czy azot. Tam gaz jest potężnie sprężony, a standardowe ciśnienia robocze sięgają niebotycznych wartości rzędu 150-300 barów. Taka techniczna butla z tlenem mieści w sobie ciśnienie odpowiadające zawartości kilkudziesięciu standardowych opon samochodowych.

Walka z korozją, czyli dlaczego sama stal nie wystarcza

Tradycyjne zbiorniki ciśnieniowe przez dekady wytwarzane były z grubej stali węglowej. Są one niezwykle masywne, bardzo odporne na uderzenia mechaniczne i stosunkowo tanie w seryjnej produkcji. Ich największym wrogiem nie jest jednak ciśnienie uwięzionego wewnątrz gazu, lecz cicho postępująca korozja.

Stal narażona na ciągłe wahania temperatur i wilgoć powoli rdzewieje. Proces ten najpierw widać na zewnątrz w postaci nieestetycznych wykwitów. Znacznie groźniejsza jest jednak korozja wewnętrzna, która pozostaje całkowicie niewidoczna dla oka i wymaga specjalistycznych badań ultrasonograficznych.

Właśnie z tego powodu narzucono rygorystyczne cykle kontrolne dla wszystkich stalowych urządzeń ciśnieniowych. Wynoszą one zazwyczaj 10 lat dla butli z gazem płynnym (LPG) oraz 5 lat dla pojemników z gazami technicznymi. Podczas takiej obowiązkowej inspekcji inżynierowie bezlitośnie sprawdzają grubość ścianek, integralność spawów oraz szczelność zaworu bazowego.

Współczesny przemysł powoli przesuwa się w stronę stali stopowych o znacznie wyższej wytrzymałości, co pozwala na tworzenie cieńszych i lżejszych ścianek. Z kolei butle kompozytowe, oparte na włóknie węglowym lub szklanym, to obecnie absolutny standard w zaawansowanych aplikacjach mobilnych, takich jak ratownictwo czy nurkowanie.

Zawór – tam, gdzie precyzyjna mechanika spotyka chemię

Na samym szczycie każdej butli zamontowane jest prawdziwe arcydzieło współczesnej mechatroniki, które laikom przypomina zwykłą, mosiężną nakrętkę z kółkiem. Ten niepozorny element musi jednocześnie otwierać przepływ, utrzymywać absolutną hermetyczność pod pełnym obciążeniem i nierzadko zapobiegać cofaniu się płynów.

Dobór materiału, z którego wykonany jest zawór, nigdy nie jest dziełem przypadku. Popularny mosiądz to branżowy standard dla propanu i dwutlenku węgla. Jednak instalacje tlenowe bezwzględnie wymagają specjalnego mosiądzu bez najmniejszych domieszek fosforanów, co niemal do zera niweluje groźne ryzyko samozapłonu.

Genialnym inżynieryjnym zabezpieczeniem jest również sama normalizacja gwintów. Gazy palne, takie jak acetylen czy propan, wykorzystują zawsze gwinty lewoskrętne (oznaczane symbolem LH). Z kolei tlen i gazy obojętne nakręca się prawoskrętnie. Taka prosta, mechaniczna bariera skutecznie uniemożliwia podłączenie niewłaściwego gazu, eliminując najczęstszy czynnik błędu ludzkiego.

Certyfikat bezpieczeństwa zaklęty w niepozornym plastiku

Omawiając architekturę układu ciśnieniowego, nie można pominąć detali, które użytkownicy najczęściej traktują jak zbędne śmieci. Mowa o jednorazowych plombach i zaślepkach zakładanych bezpośrednio na koronę zaworu.

W świecie profesjonalnych gazów technicznych i spożywczych taka plomba to prawny i fizyczny dowód nienaruszalności. Działa ona dokładnie tak samo, jak holograficzna naklejka na opakowaniu drogiego leku. Jej nienaruszona struktura daje pewność, że od momentu opuszczenia certyfikowanej rozlewni nikt nie ingerował w skład chemiczny ani nie majstrował przy mechanizmie.

Poniższe zestawienie dobrze obrazuje, jak różnorodne środowiska muszą obsługiwać te same z pozoru zawory:

Elastomer – krytyczny punkt całego równania

Na samym końcu tego inżynieryjnego łańcucha znajduje się zwykła uszczelka, przy której chemicy materiałowi mają pełne ręce roboty. Musi ona być na tyle elastyczna, by dopasować się do mikroskopijnych nierówności, a jednocześnie na tyle twarda, by uderzenie ciśnienia nie rozerwało jej na strzępy i nie wydmuchało na zewnątrz.

Materiały takie jak EPDM czy NBR to podstawa dla propanu i oleistych środowisk. Gwarantują one potężną odporność chemiczną i świetnie radzą sobie z ogromnymi skokami temperatur. Przy silnych, niszczących utleniaczach do gry wkracza z kolei twardy teflon (PTFE), który pozostaje chemicznie obojętny niemal na wszystko.

Warto pamiętać, że chociaż uszczelki wytrzymują wiele cykli montażowych, ich najcichszym wrogiem jest promieniowanie UV oraz wysoka temperatura. Przetrzymywanie tych elementów luzem, w silnie nasłonecznionym miejscu, potrafi zniszczyć ich elastyczność w zaledwie jeden sezon.

Wiedza o tej precyzyjnej fizyce prowadzi do jednego, bardzo praktycznego wniosku. Szukając certyfikowanych elementów, warto wybierać profesjonalne plomby i uszczelki do butli, które zagwarantują stabilność układu. Małe i tanie zabezpieczenia to nie jest żaden gadżet. To fundament, bez którego cała ta uwięziona pod ogromnym ciśnieniem energia działałaby w sposób całkowicie nieprzewidywalny.
